A curva S é um gráfico de acompanhamento de projeto que busca analisar o progresso Realizado versus o Planejdo


O nome “curva S” é porque a forma do gráfico normalmente forma um “S”, porém isso depende do tipo de projeto, portanto, outras formações são possíveis.


A curva S é utilizada para avaliar se estamos indo conforme nosso planejamento, mostrando de forma visual se a curva da situação “Real” está acima, abaixo ou sobreposta a situação “planejada”.

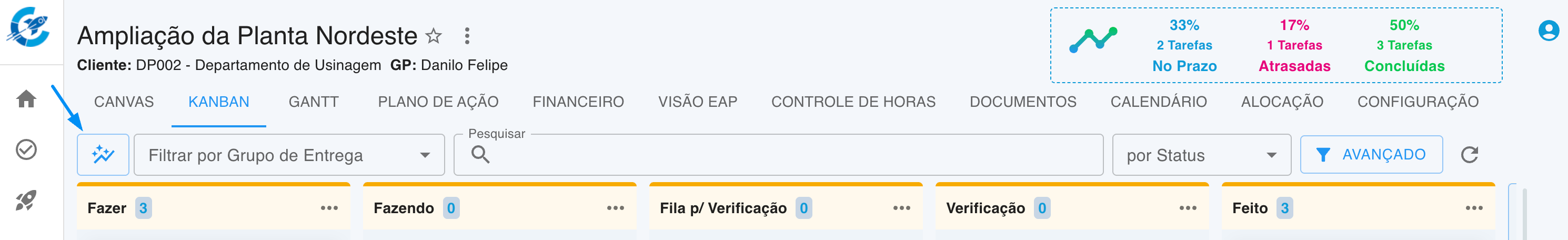

Para acessar esta funcionalidade deve-se entrar no módulo Kanban e clicar no botão "Gráfico Curva S", conforme abaixo:


Kanban - Acessar Curva S

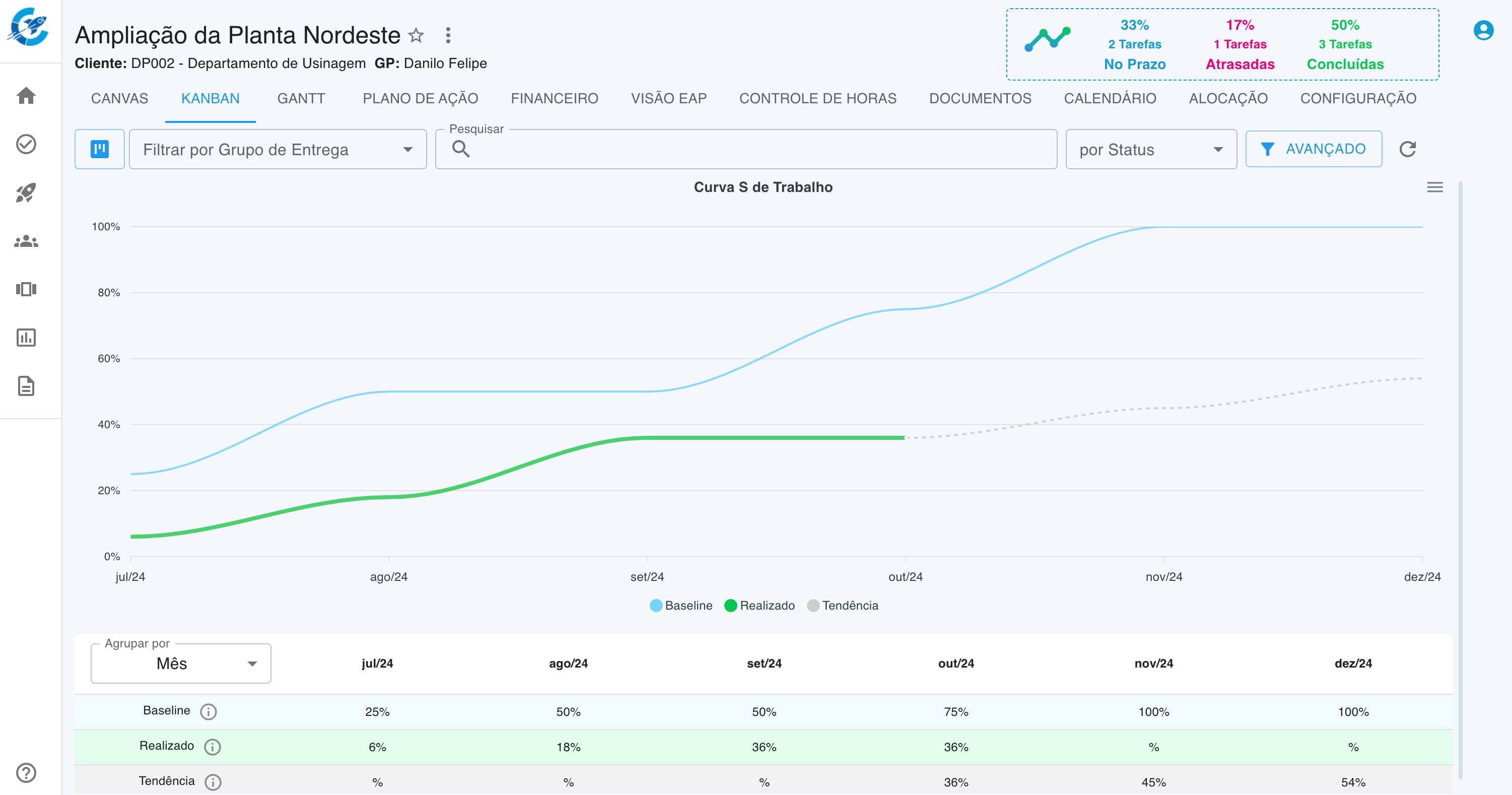

Após o clique será carregado o gráfico de curva S, onde no eixo Y é demonstrado o percentual % de entrega, e o eixo X é demonstrado o período de tempo.


O período de tempo poderá ser escolhido entre as opções: Mês, Semana e Dia.


Curva S de Tarefas


O gráfico possui 3 linhas de categoria para análise, são elas:


Baseline - Acumulativo do esforço de execução em horas conforme Início e Fim de tarefas com progresso informado ou status concluído;

Realizado - Acumulativo do esforço de execução em horas conforme Início e Fim de tarefas com progresso informado ou status concluído;

Tendência - Previsão de acumulativo de esforço dos períodos não realizados, conforme a média percentual já realizada.


Logo após o gráfico temos uma tabela com as categorias e os percentuais envolvendo o período demonstrado.


Todo filtro aplicado afetará a demontração do gráfico, permitindo diversas análises por grupo de entrega, tags e etc.


Para voltar a visualização do quadro do kanban basta clicar no mesmo ícone.
